SB静载称重模块安装使用说明
发布:lebocz   浏览:4861次

  一、功能特点

1图片1

  1、固定、浮动和半浮动三种结构,允许容器产生微量变形
  2、结构紧凑,不需要额外配件;
  3、传感器密封焊接,环境适应性较强;
  4、支撑螺栓,防止设备倾覆且方便维护;
  5、接地装置,保护传感器免受电源浪涌冲击;
  6、过载保护装置,保护传感器免受冲击力;
  二、模块安装
  1、模块分类

2图片1  2、安装方式

3图片1

  径向安装方式切向安装方式矩形安装方式
  称重系统一般由一个固定模块,一个半浮动模块及若干个浮动模块组成,半浮动模块须安装在固定模块的对角;固定模块的安装支点不会产生水平位移,因此在系统设计过程中,管道和电气连接部分应靠近该点;半浮动和浮动模块使系统能围绕固定点移动,消除容器变形对称重产生的影响。

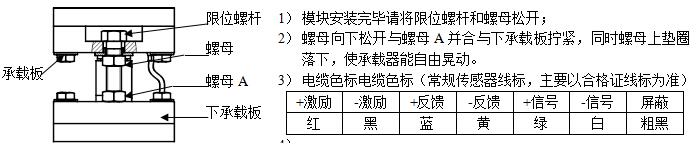

  3、现场安装注意事项
  安装前请检查基础状况:各安装点平面落差控制在3mm以内,同一基础面水平度应控制在1mm/m以内,基础承载能力要求大于传感器的量程。

4

  注:设备调试过程中,若出现角差偏差过大、仪表回零较差、砝码加载后重量值偏小或无变化,请检查模块限位部分有无卡死或轻微摩擦影响;检查设备外围硬件连接有无外力影响,例如:管道的死连接对称重的影响。
